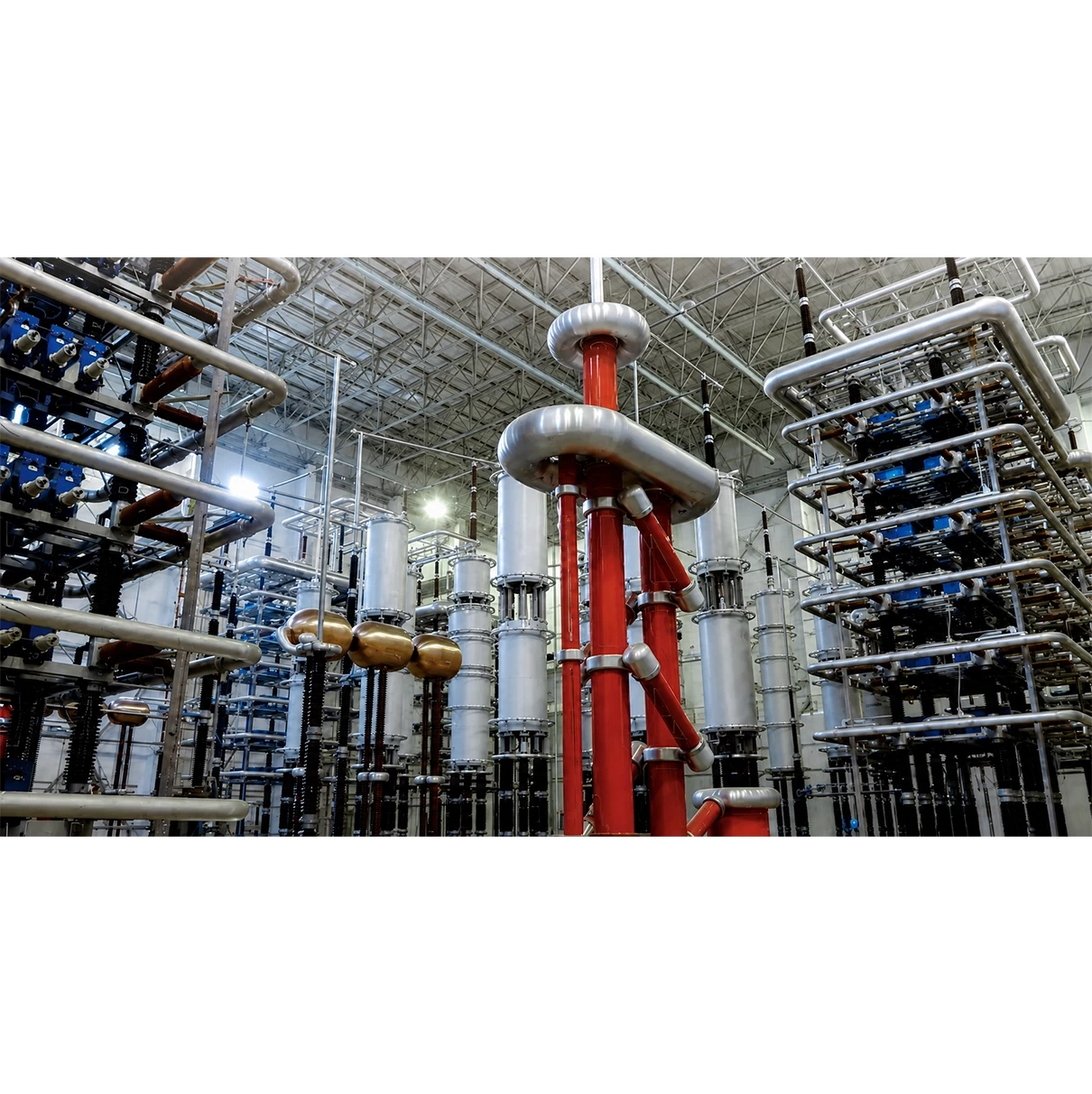

合成大电流短路试验系统

用途

1. 进行变压器短路承受能力的例行试验、型式试验项目。

2. 进行断路器短路电流关合和开断试验（出线端故障、近区故障）、失步故障及容性电流开合试验。

性能

1. 合成试验

电流:63~80kA     电压:252~1200kv

2. 直接试验

中压开关设备的短路开合试验：电压12~40.5kV、电流16–160 kA

高压断路器的短路开合试验：电压72.5~126kV、电流3.15–10 kA

负载开合试验：电压40.5~363kV、电流400A

3. 变压器突发短路试验

单相试验方法: 180 MVA/110 kV, 180 MVA/220 kV, 150 MVA/330 kV

4. 动热稳定试验

短路电流和持续时间: 63–160 kA, 4 s
